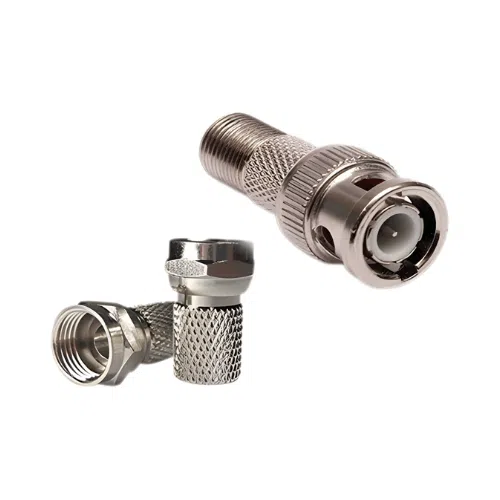

Bộ Jack bnc bnc f5

Bộ Jack BNC F5: Cầu Nối Chuẩn Mực Cho Hệ Thống Camera Analog Độ Nét Cao

Kết Nối Chuyên Biệt Cho Thế Hệ Camera Analog Mới (AHD/CVI/TVI)

Khi hệ thống camera analog chuyển mình lên độ phân giải HD và Full HD (thông qua các chuẩn AHD, CVI, TVI), chất lượng của mọi mắt xích trong đường truyền dẫn trở nên quan trọng hơn bao giờ hết. Bộ jack BNC F5 được thiết kế đặc biệt cho nhiệm vụ này. Nó là bộ đầu nối hai phần, kết hợp một jack BNC (chuẩn kết nối trên đầu ghi hình và camera) với một đuôi vặn F5 (chuẩn kết nối cơ khí cho cáp đồng trục). Sự kết hợp này tạo ra kết nối tín hiệu video ổn định, bền bỉ, là yếu tố cốt lõi để đảm bảo hình ảnh từ camera analog độ nét cao được truyền về đầu ghi một cách nguyên vẹn và sắc nét.

Vật Liệu Cao Cấp: Inox/Hợp Kim Mạ Và Lõi Đồng Nguyên Chất

Chất lượng tín hiệu phụ thuộc trực tiếp vào vật liệu của jack BNC:

• Thân jack làm từ inox hoặc hợp kim mạ kẽm/niken: Những vật liệu này có độ bền cơ học cao, chịu được lực vặn, va đập và quan trọng nhất là chống gỉ sét, oxy hóa trong môi trường ngoài trời ẩm ướt. Lớp mạ còn giúp giảm điện trở bề mặt, cải thiện khả năng dẫn điện và chống nhiễu.
• Lõi tiếp xúc trung tâm (pin) bằng đồng nguyên chất: Đây là trái tim của jack, nơi tiếp xúc trực tiếp với lõi đồng trung tâm của cáp. Đồng nguyên chất đảm bảo độ dẫn điện tối ưu, truyền tải tín hiệu video với độ suy hao thấp nhất, giúp giữ nguyên chất lượng hình ảnh HD qua khoảng cách dài.

Sự kết hợp này không chỉ đảm bảo truyền tín hiệu ổn định, chống nhiễu mà còn cho phép jack tái sử dụng nhiều lần một cách an toàn mà không lo hỏng hóc.

Thiết Kế Vặn Khóa Chắc Chắn: Chống Tuột Và Nhiễu Tín Hiệu

Khác với các loại jack BNC “cắn” thông thường, jack F5 sử dụng cơ chế vặn ren (threaded). Đuôi F5 được vặn cố định vào lớp vỏ bện kim loại (shield) của cáp đồng trục, tạo ra một kết nối cơ học cực kỳ chắc chắn. Sau đó, phần jack BNC được vặn khóa vào đuôi F5. Cơ chế vặn này:

• Chống tuột tuyệt đối: Dù có bị rung lắc, giật dây, kết nối vẫn giữ nguyên, đảm bảo camera không bị mất tín hiệu.
• Tạo tiếp xúc shield hoàn hảo: Giúp lớp bện kim loại chống nhiễu của cáp tiếp xúc tốt toàn diện với jack, từ đó nâng cao hiệu quả chống nhiễu điện từ (EMI/RFI) từ môi trường xung quanh.
• Giảm điện trở tiếp xúc: Lực ép đều từ ren vặn đảm bảo diện tích tiếp xúc lớn và ổn định, giảm thiểu nguy cơ nhiễu hình ảnh do điểm tiếp xúc kém.

Quy Trình Lắp Đặt Chuẩn: Đơn Giản Nhưng Cần Độ Chính Xác

Lắp đặt jack BNC F5 là một quy trình cơ khí chính xác:

1. Tuốt vỏ cáp: Cắt và tuốt vỏ cáp đồng trục (RG6/RG59/RG58) đúng kỹ thuật để lộ lõi đồng trung tâm và lớp bện kim loại.
2. Lắp đuôi F5: Luồn đuôi F5 vào cáp và vặn chặt nó vào lớp bện kim loại.
3. Hàn/Lắp lõi tiếp xúc: Kết nối lõi đồng trung tâm của cáp với lõi pin của jack BNC (có thể bằng cách hàn hoặc vặn tùy thiết kế).
4. Vặn khóa hoàn thiện: Vặn phần jack BNC vào đuôi F5 cho đến khi chặt tay.

Lưu ý quan trọng: Để đảm bảo lực vặn đủ chặt và đồng đều, nên sử dụng kìm bấm BNC chuyên dụng hoặc cờ lê vặn nhỏ. Việc vặn bằng tay không thường không đủ lực, dễ dẫn đến tiếp xúc kém và gây nhiễu tín hiệu.

Lựa Chọn Tối Ưu Cho Hệ Thống Camera Analog Chuyên Nghiệp

Jack BNC F5 là tiêu chuẩn vàng cho các ứng dụng:

• Hệ thống camera AHD/TVI/CVI độ nét cao: Là yếu tố then chốt để phát huy tối đa chất lượng hình ảnh 1080P/2MP/4MP.
• Lắp đặt ngoài trời và môi trường khắc nghiệt: Nhờ khả năng chống gỉ, chống ẩm và kết nối cơ học chắc chắn.
• Các hệ thống truyền dẫn video yêu cầu độ ổn định cao: Như trong giám sát công nghiệp, y tế, hoặc phát sóng nội bộ.
• Khi cần độ tin cậy tuyệt đối: Kết nối vặn ren F5 đáng tin cậy hơn hẳn so với jack BNC cắn thông thường, đặc biệt ở những vị trí dễ bị tác động.

Đầu Tư Vào Chất Lượng Kết Nối, Cam Kết Về Chất Lượng Hình Ảnh

Trong một hệ thống camera analog, jack BNC F5 có thể chỉ là một phụ kiện nhỏ, nhưng lại đóng vai trò sống còn trong việc quyết định chất lượng hình ảnh cuối cùng. Việc đầu tư vào bộ jack chất lượng cao, lắp đặt đúng kỹ thuật với dụng cụ chuyên dụng chính là cách đảm bảo rằng mọi khoản đầu tư vào camera và đầu ghi hình chất lượng sẽ không bị lãng phí bởi một kết nối kém ổn định. Đây là sự lựa chọn của những nhà tích hợp hệ thống chuyên nghiệp và những khách hàng am hiểu.
